Comprendre le fonctionnement d'une centrale solaire couplée à des batteries au Lithium.

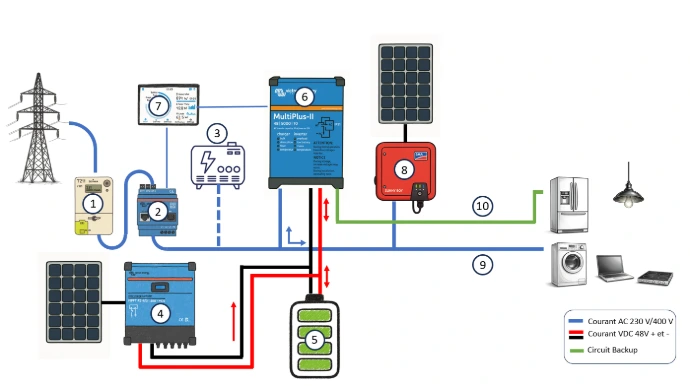

La fonction ESS de Victron, grâce aux informations fournies par le compteur (2) et analysées par la centrale de mesure (7), gère automatiquement les différentes sources d’énergie. Elle utilise en priorité l’énergie solaire pour alimenter la maison, puis complète si nécessaire avec l’énergie stockée dans les batteries (5). Lorsque les batteries atteignent leur seuil minimum (appelé SOC), le réseau Sénélec (1) ou le groupe électrogène (3) prend alors le relais.

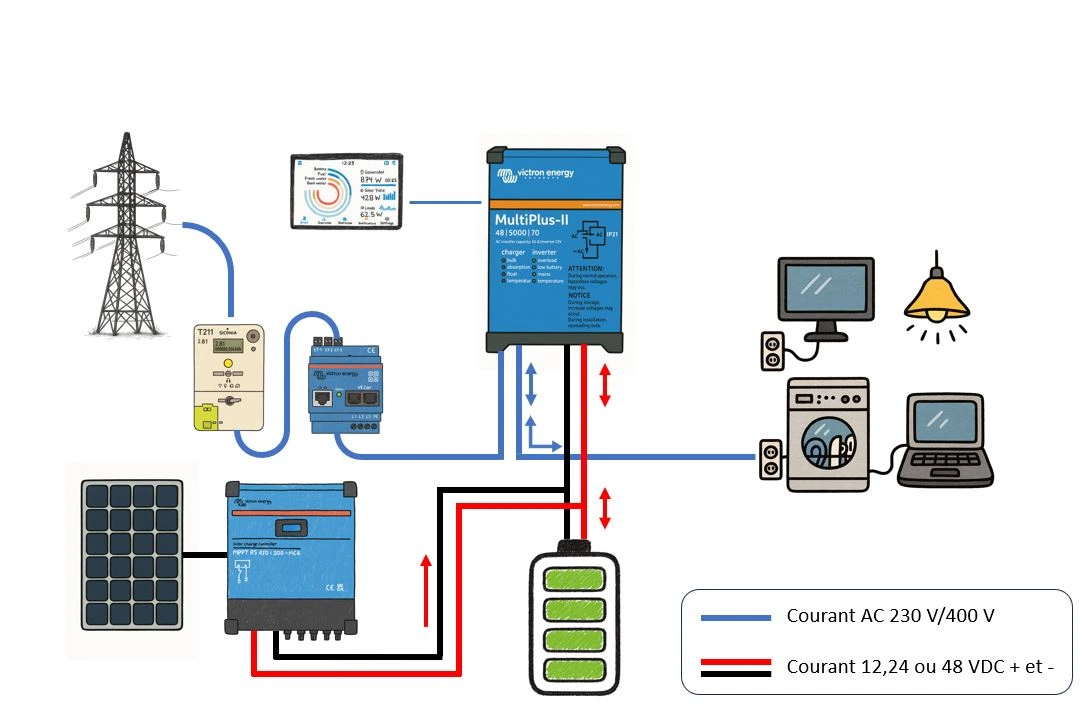

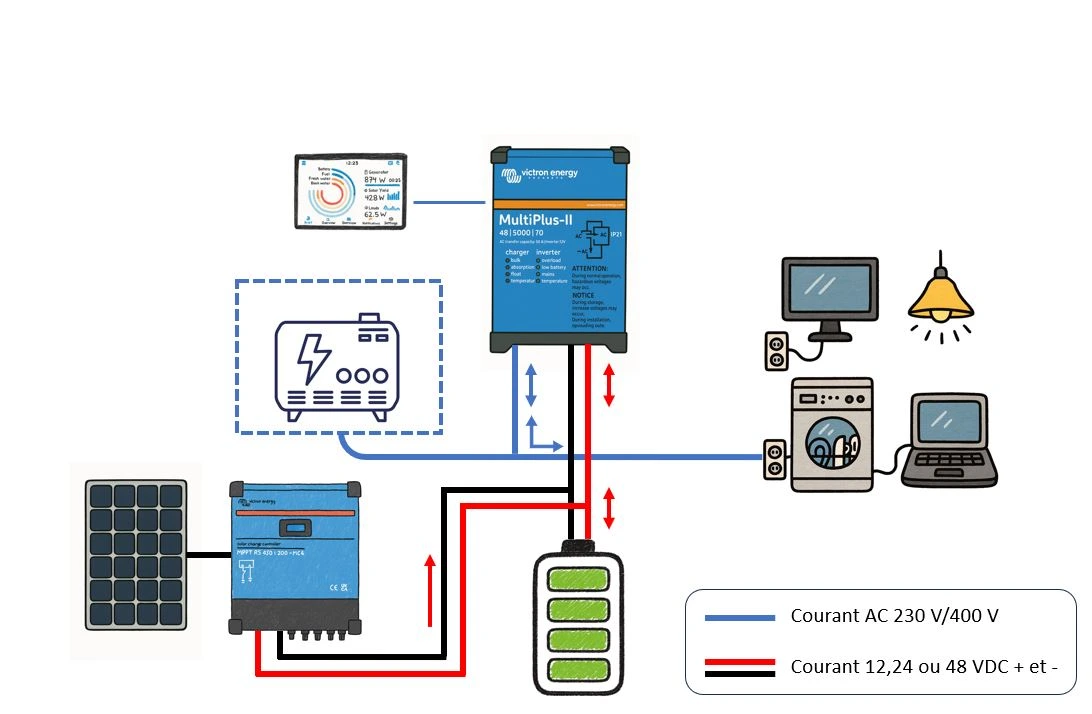

Le convertisseur DC/DC (4), typiquement un SmartSolar Victron, adapte l’énergie produite par les panneaux solaires au circuit batterie. Cette énergie est utilisée en priorité par l’onduleur/chargeur (6), par exemple un Multiplus ou un Quattro, qui la transforme en courant alternatif pour alimenter la maison. Lorsque la production solaire est supérieure à la consommation, l’énergie excédentaire est alors stockée dans la batterie.

La batterie est l’un des éléments centraux de l’installation. Elle stocke le surplus d’énergie produit par les panneaux solaires et le restitue lorsque la production solaire devient insuffisante, la nuit ou lors d’un délestage du réseau. Plus sa capacité est importante, plus elle pourra alimenter longtemps l’habitation pendant une coupure ou une période de délestage. Sur ce type d’installation, sa tension est généralement de 48 VDC.

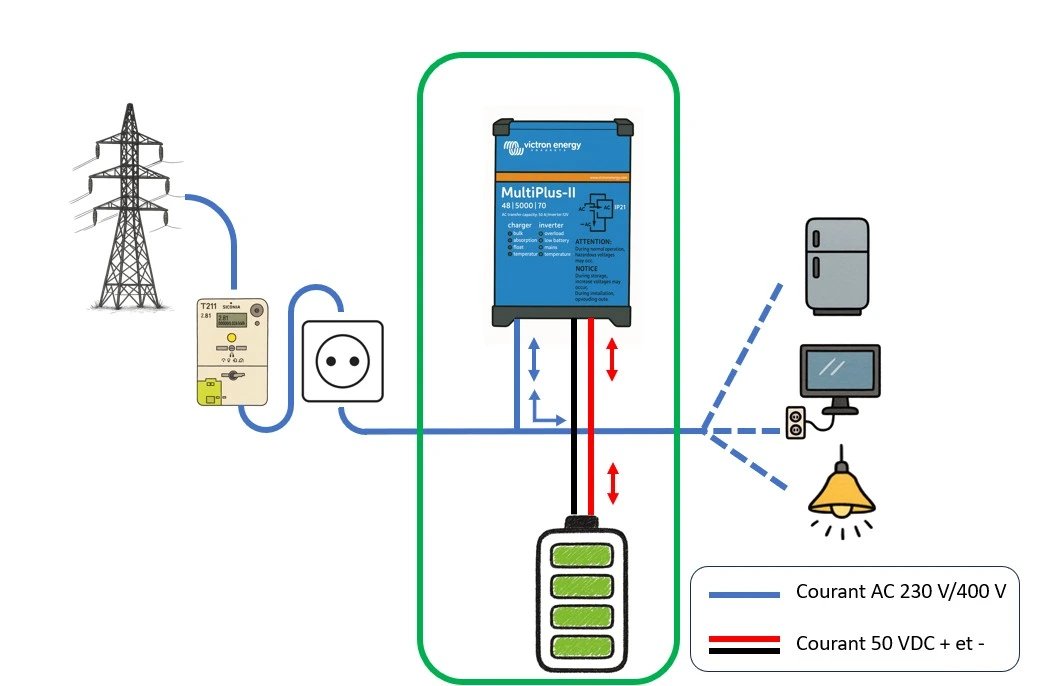

L’onduleur/chargeur (6) est un convertisseur bidirectionnel. Il peut transformer un courant alternatif, par exemple celui provenant de l’onduleur solaire ou du réseau, en courant continu pour charger la batterie. À l’inverse, il peut convertir l’énergie continue stockée dans la batterie en courant alternatif directement utilisable par les appareils électriques de la maison.

La centrale de mesure est le cœur du système de gestion énergétique. Elle permet de privilégier l’utilisation de l’énergie solaire par rapport à celle du réseau et détecte également toute coupure afin de faire fonctionner l’onduleur/chargeur (6) en mode backup pour alimenter les charges essentielles. Elle veille aussi à maintenir un niveau de charge minimum dans la batterie afin de conserver une réserve d’énergie disponible en cas de délestage. Ce seuil de sécurité est maintenu en priorité grâce à l’énergie solaire et, si nécessaire, à l’aide de l’énergie provenant du réseau.

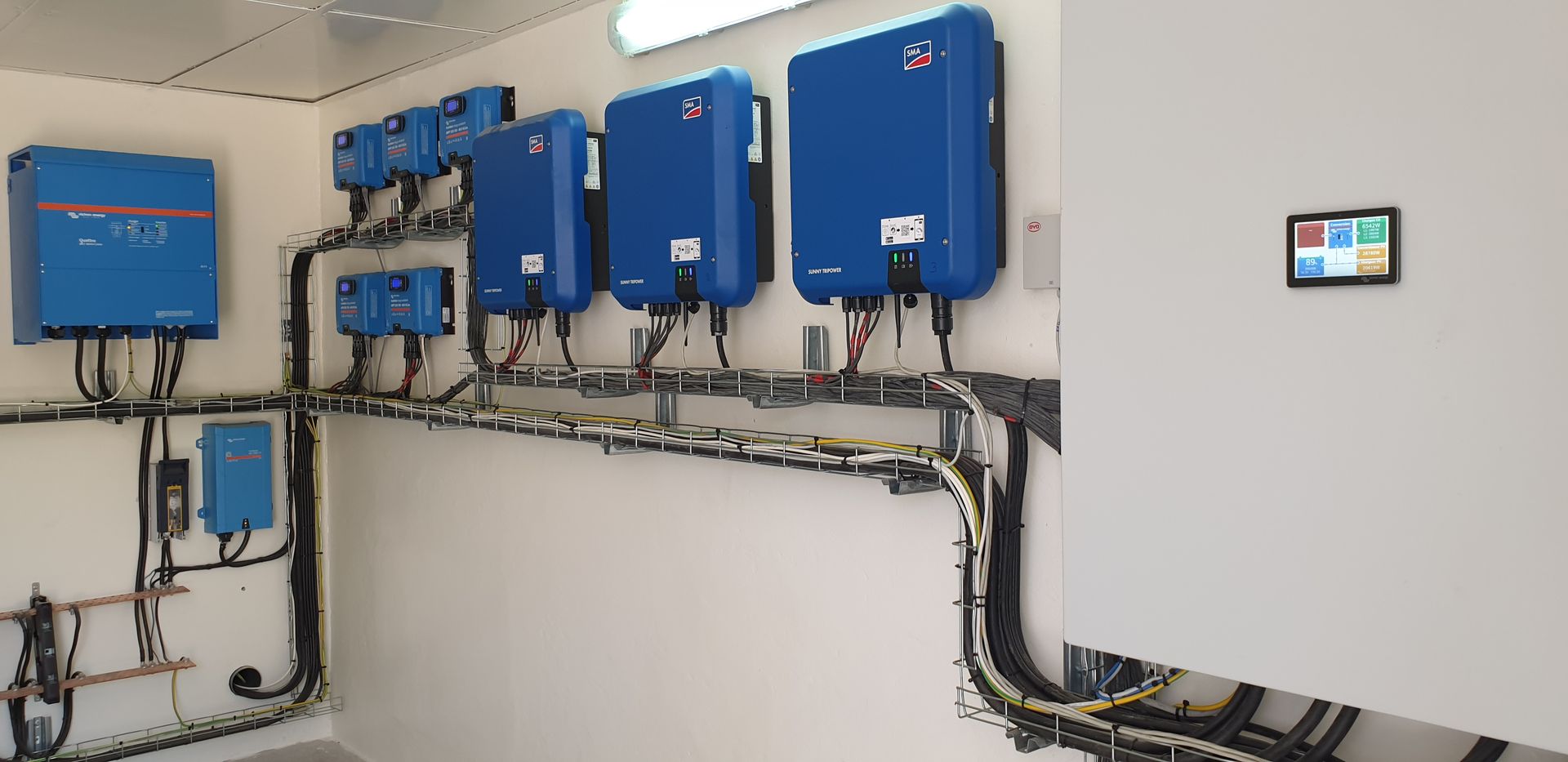

L’onduleur solaire (8) transforme directement l’énergie produite par les panneaux en courant alternatif utilisable par l’habitation. Lorsque la production solaire dépasse la consommation instantanée, le surplus peut être repris par l’onduleur/chargeur (6) afin de charger la batterie. Attention toutefois : dans une installation classique raccordée au réseau, l’onduleur solaire se met généralement à l’arrêt en cas de coupure du réseau, sauf si l’installation a été spécifiquement conçue pour permettre son fonctionnement en mode backup.

(9) correspond à l'alimentation de l'habitation qui n'est pas prioritaire, c'est à dire qui peut être coupée en cas de coupure de courant ou de délestage. Les circuits prioritaires (10) regroupent les équipements qui doivent rester alimentés en cas de coupure du réseau ou de délestage. Il peut s’agir, par exemple, du réfrigérateur, de l’éclairage, de la box internet, du téléviseur, d’une alarme, d’une barrière électrique ou de tout autre équipement considéré comme essentiel.
